ШП есть набор Ардуино

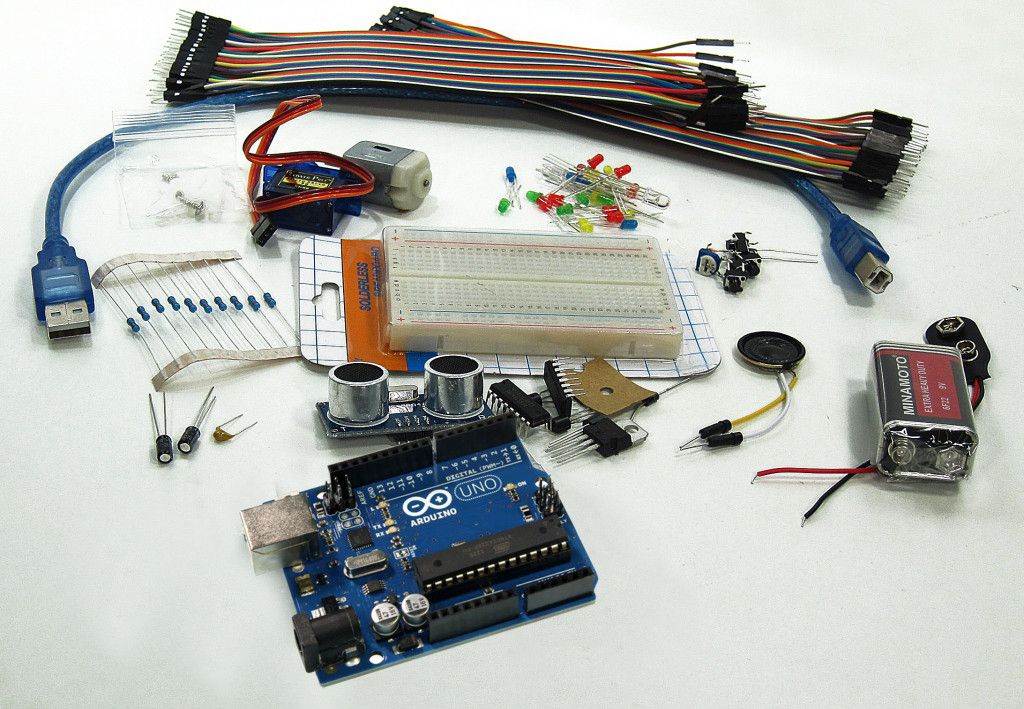

Итак, если у вас есть плата Ардуино (Мега, Уно, Нано. Мы будем работать на Uno), для первых экспериментов вам понадобятся:


светодиоды, резисторы на 220 Ом, 1К, 10К (сразу по несколько штук), переменный резистор, фоторезистор, оптопара, тактовые кнопки, транзистор кт816г, электромоторчик, 7 сегментный индикатор.



Программное обеспечение: Scratch4Arduino или Snap4Arduino (Тут на ваш вкус. Snap в дальнейшем предлагает больше возможностей), Arduino IDE (без нее никак и скоро вы начнете писать программы именно здесь). Всё можно скачать бесплатно по активным ссылочкам.


Как работать с этими программами?

Устанавливаем выше перечисленные программы, подключаем плату к USB нашего компьютера.

Тут ВНИМАНИЕ: Если плата R3 или другой китайский аналог, вам потребуется установить "драйвер для китайских Ардуино", именно так можно ввести в поисковик, скачать и нажать INSTALL. Теперь ваш компьютер видит плату.

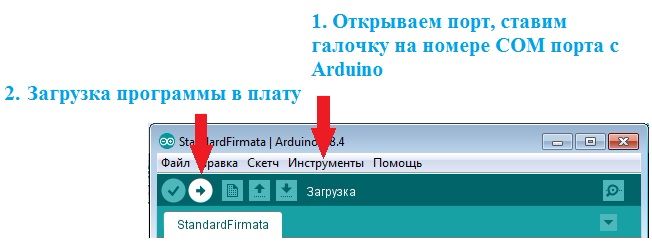

Открываем ArduinoIDE и выбираем нашу плату, например:   Инструменты-плата-Arduino/Genuino Uno. Далее ставим галочку  Инструменты => порт => COM3 (в нашем случае). Если предлагает несколько портов на выбор, зайдите в ДИСПЕТЧЕР УСТРОЙСТВ и уточните на какой COM порт встала ваша плата.


=> Если планируете работать в Scratch4arduino  (S4A), скачиваем файл FirmWare.ino, открываем его и загружаем в плату.

=> Если планируете работать  в  Snap4Arduino, открываем ArduinoIDE, заходим в Файл => Примеры => Firmata => StandartFirmata. Проверяем COM порт и ставим галочку. Загружаем программу.


Теперь наша плата сможет воспринимать блоки, которыми вы будете временно пользоваться при написании программы.


Общие моменты для всех юных Ардуинщиков.


Немного терминологии:


Макетная плата (или БредБорд) выглядит вот так:


Общий плюс, общий минус отмечены синей и красной линией.



Пин (Pin) - ножка ардуино


Gnd (земля) - минусовой пин Ардуино с подписью Gnd.


Плюс  - плюсовой пин Ардуино с подписью 5V, 3.3V или vcc


Все остальные непонятные слова не стесняемся гуглить))  И, разумеется, смотреть в ютюбе уроки "как работает резистор/светодиод/конденсатор" и проч.!



Ну что, ПОЕХАЛИ!!!!
